2020年3月初受命于某建通建设部门邀请，进行MHU3500S液压冲击锤的组装调试工作。MHU3500S最大打击能量3500kj，标配桩帽最大打桩直径7.5m，单锤重量接近700吨。
MHU3500S主要由液压冲击锤、液压动力站、液压软管、桩帽总成、控制室及其连接通讯线组成。整个液压冲击锤的组装过程大致分为以下几个阶段：物资产地准备阶段、设备吊装定位、电源及通讯连接测试、液压****及液压系统组装、动力站运转测试、液压锤水平测试（如需要）、桩帽总成组装、锤体总成组装、但其填充等。

承

然后，让我带大家到组装现场逛一逛。
下图为控制室图片，集成在8英尺的标准集装箱内。内含各设备的控制电脑，并配备空调为您提供舒适的操作环境。

控制室

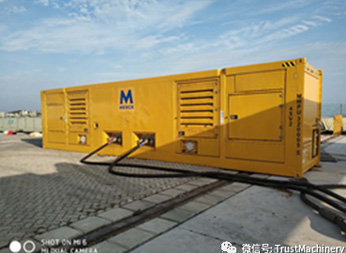

再看下一幅图，此图液压冲击锤由两台液压动力站提供液压动力，总计6台570KW的发动机，带动液压泵高速运转，可最大每分钟输出4800L的高压液压油驱动液压锤的主活塞作业。每台动力站都按照标准集装箱尺寸集成，可分为20英尺和40英尺不同类型，便于运输和吊装。


液压动力站

而下一张图，则是整套设备冷却系统的重要组成部分。三台德国原装的海水冷却泵，为整套设备的发动机运行及液压系统提供冷却水源。
同时，三台冷却水泵也是电力需求的主要组成部分。按照说明书需求整套设备运行大约需要外界提供220KW的电力供应。

海水冷却泵x3

除了引进先进的技术设备之外，朗信的服务也无处不在，下图是我司朗信的工程师在对液压锤减震系统做检测服务。短短几年时间，朗信服务跟随祖国风电事业建设的脚步，已先后抵达辽宁渤海海岸线；江苏东海和黄海海岸线；福建、广东南海海岸线，遍及祖国多个沿海城市。

上海朗信工程师

下面的图则是朗信工程师正在为客户进行桩帽总成的组装培训。桩帽总成需要数十上百颗大扭力螺栓锁紧。单凭手工已无法满足预紧需要，因此Menck在集成的工具箱内准备了两套不同型号的液压扭矩扳手，为整个组装过程不同部位提供不同的螺栓预紧力。

朗信工程师牵头的组装培训

 结

因疫情原因，此次调试时间历时一个多月。按照正常的组装流程，整个过程需要14个工作日完成，除操锤小组外，预计需要8-10人配合组装。
此次预计的打桩对象为，上口直径5.5米钢管桩，桩长约85米，单桩重量约900吨，稍有遗憾未能适应最大直径7.5米的钢管桩。
Menck液压冲击锤以最大打桩能量3500Kj，最大打桩直径7.5m，处于世界领先地位。另外，如果项目需要，桩护筒的最大设计直径可达10m。
上海朗信跟随祖国风电事业的发展脚步不断前行，朗信设备、朗信服务，永不止步！！！

朗信工程师努力奋斗照
